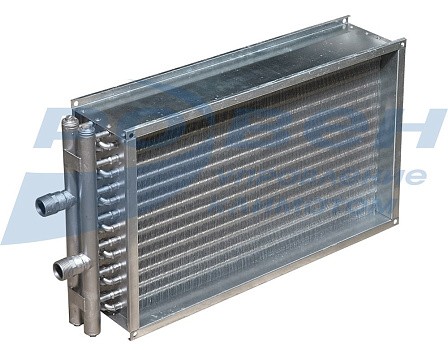

Калорифер TFT 600.300.2
В водяных воздухонагревателях воздух нагревается за счет прохождения через нагретый контур пластин или трубок, в которых протекает нагретая до определенной температуры вода.
Эффективный медно-алюминиевый пластинчатый теплообменник в двухрядном или трехрядном исполнении.
Теплообменник изготовлен из алюминиевых пластин и проходящих через них медных трубок диаметром 9,52 мм. Шахматное расположение трубок.
Теплоноситель: вода или незамерзающие смеси. Максимальная температура теплоносителя на входе в теплоноситель 130°С. Максимально допустимое давление — не более 1,6 МПа.
Климатическое исполнение У (от -40ºС до +45ºС)
Диаметры подводящих и отводящих патрубков G1”.
Водяные нагреватели устанавливаются как в горизонтальном, так и в вертикальном положении, при этом необходимо обеспечить возможность обезвоздушивания нагревателя, то есть удаление воздушных пробок.

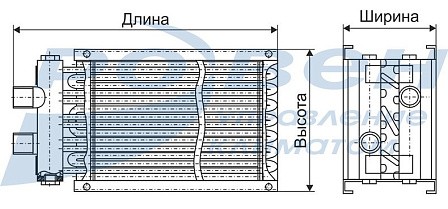

Технические характеристики и габаритные размеры
|
Марка |
А, мм |
В, мм |
К, мм |
Е, мм |
С, мм |
L, мм |
Шаг между пластинами, мм |
Присоединительный размер, дюймы |
Кол-во контуров |
Площадь теплообмена, м2 |
Расход воздуха, м3/ч |
Гидравлическое сопротивление, кПа |
Теплопроизводительность, кВт |
Внутренний объем, л |
Масса, кг |
|
TFT 600.300.2 |
600 |
300 |
642 |
342 |
150 |
777 |
2,5 |
G1 |
6 |
5,8 |
1900 |
8,9 |
26 |
0,99 |
5,34 |
*Теплопроизводительность указана с учетом температуры наружного воздуха -28°С и температурой теплоносителя 90/70°С.
Данные для подбора нагревателей
Для правильного подбора нагревателей принято ограничение скорости движения жидкости в трубках теплообменника: минимальная скорость 0,5 м/с – исходя из угрозы замерзания теплоносителя, и максимальная скорость 2,75 м/с – для ограничения потерь давления и шума при движении теплоносителя по трубкам теплообменника.
|
Марка |
Минимально возможный расход жидкости, м3/ч (при скорости движения жидкости 0,5 м/с) |
Максимально возможный расход жидкости, м3/ч (при скорости движения жидкости 2,75 м/с) |
|
TFT 600.300 |
0,7 |
3,85 |
Аэродинамические характеристики
Гидравлические характеристики
