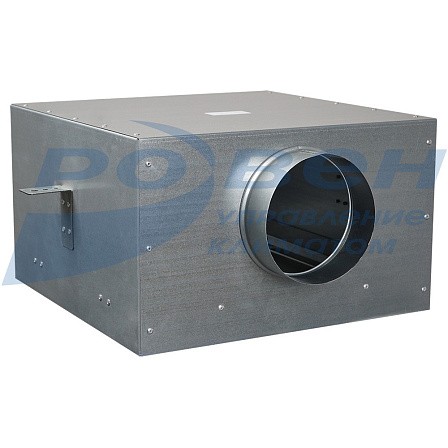

Камера СД-YAR-300*300-В100-0-Ш
- Снижение аэродинамического шума за счет уменьшения скорости потока воздуха
- Удобство монтажа воздухораспределительного устройства
- Расположение присоединительного патрубка вертикально
- Потолочный монтаж камеры
- Крепление к строительным конструкциям с помощью шпилек
- Комплектация шумоизоляцией с толщиной 25 мм
Камера статического давления предназначена для распределения и направления воздушного потока, подводимого к воздухораспределителю, что улучшает аэродинамические характеристики, образуемые воздушной струей.

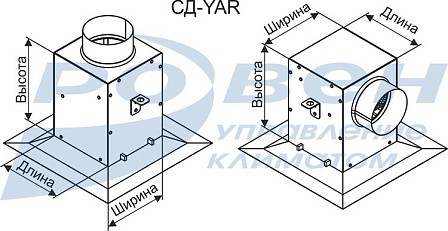

Габаритные и присоединительные размеры (мм) камеры для диффузоров
|
Воздухораспределитель |
A |
B |
Диаметр патрубка (D) |
Расположение патрубка сверху (В) |
Расположение патрубка сбоку (Б) |
Длина патрубка |
|
H1 |
H2 |
|||||
|
YAR 011 300x300 (HxL) |
150 |
150 |
100 |
200 |
200 |
55 |
