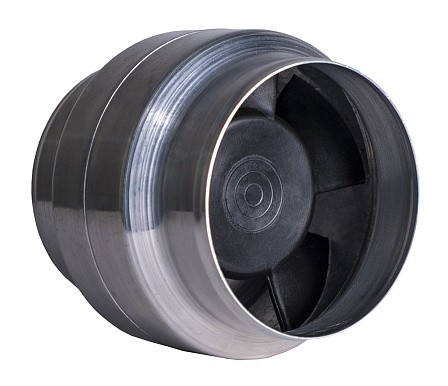

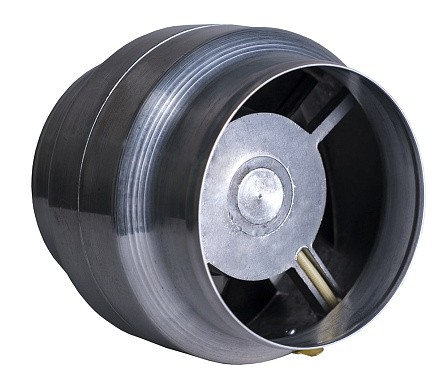

Вентилятор VOK 120/100 Т, 150 м3/ч
Вентиляторы VOK T предназначены для продолжительной или прерывистой вентиляции малых и средних бытовых, санитарных и торговых помещений.
Корпуса вентиляторов изготовлены из алюминиевого сплава, лопасти из жаропрочного пластика (стеклонаполненного полиамида). У вентиляторов ВОК 135Т лопасти алюминиевые. В двигателе используются радиальные шариковые подшипники закрытого типа, что гарантирует низкий уровень шума и безотказную работу вентилятора в течение 30 000 часов.
Степень защиты IP Х4.
Температура перемещаемого воздуха - от -5°C до +150°C.

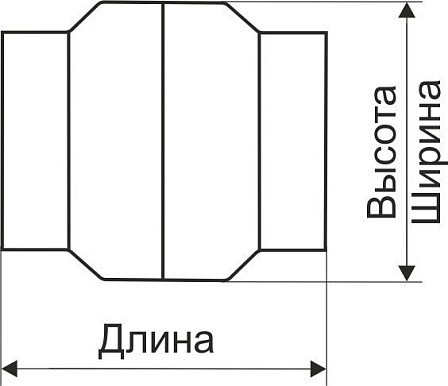

Габаритные и присоединительные размеры
|
Модель |
a |
I* |
Ød |
ØD |
|
VOK 120/100 Т |
28 |
130 |
100 |
120 |
* Размер I является минимальным.
Технические характеристики
|
Модель |
Напряжение, В/Гц |
Мощность, кВт |
Частота вращения, об/мин |
Статическое давление, Па |
Производительность, м3/ч |
|
VOK 120/100 Т |
220/50 |
0,018 |
2650 |
75 |
150 |
Аэродинамические характеристики
Установка
Вентиляторы могут быть установлены на стене, на потолке, на подвесном потолке, на внутренних стенах для вентиляции с прямым выводом воздуха в атмосферу или в воздуховод. Могут использоваться и как теплообменники между соседними помещениями. Возможен как горизонтальный, так и вертикальный монтаж вентилятора.
Электрическая схема подключения
