Вентилятор радиальный кухонный VCR

Область применения: горячие цеха, кухни, технологические помещения

получить консультацию

СДЕЛАНО В РОВЕН

ТОВАР СЕРТИФИЦИРОВАН

Описание товара

Характеристики моделей

Купить

Руководства

Описание

Вентиляторы канальные радиальные
Присоединительные сечения для прямоугольных воздуховодов
Предназначены для вытяжки в горячих цехах, кухнях и технологических помещениях
Монтаж в горизонтальном положении на траверсу или подставку
Типоразмерный ряд по высоте присоединительного сечения, мм: от 390 до 930

Конструктив

Удобство обслуживания и изменение направления потока воздуха (вверх, влево или вправо) благодаря быстросъемным панелям
Панель с переключателем и кабельный ввод в задней части корпуса
Корпус LT - каркас из алюминиевого профиля с утеплёнными ППУ панелями
Свободное рабочее колесо «РЦ» с загнутыми назад лопатками

Двигатель

Трехфазный асинхронный двигатель отделен от потока воздуха перегородкой
Оптимальный диапазон электродвигателей позволяет использовать преобразователь частоты для всех типоразмеров
Условия эксплуатации
Климатическое исполнение по ГОСТ 15150-69: У2 или У3 (для эксплуатации под навесом или в помещении)
Температура окружающей среды от -45°С до +40°С
Исполнение

- общепромышленное (О) с температурой перемещаемой среды от -45°С до +80°С
- температуростойкое (Ж) с температурой перемещаемой среды от -45°С до +120°С (комплектуется сливным поддоном со штуцером)

Перемещаемая среда не должна содержать:

- взрывчатые и/или липкие вещества, волокнистые материалы, пыль и другие твердые примеси в концентрации более 100 мг/м³
- пары и газы с агрессивностью к металлам, покрытиям и изоляции выше агрессивности воздуха

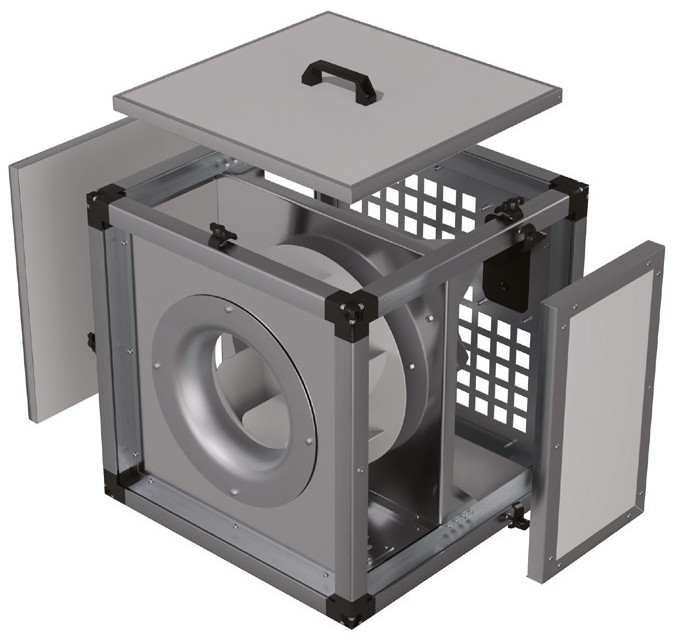

Быстросъемные панели для смены направления выброса и стороны обслуживания

VCR смена панелей.jpg

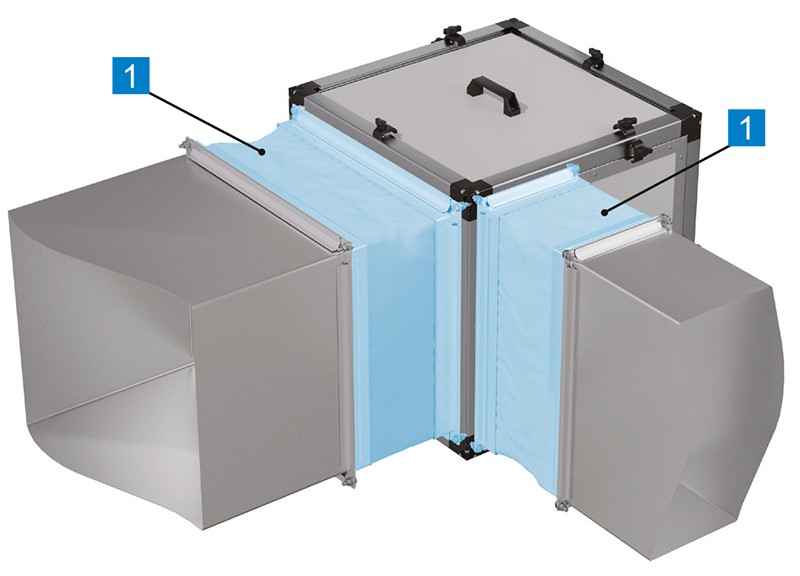

Дополнительная комплектация*

VCR доп комплектация.jpg

1 - Вставка гибкая прямоугольная ВГП-VCR

Дополнительные комплектующие в комплект поставки не входят.

Вентиляторы радиальные серии VCR.pdf

4,89 МБ Скачать

Габаритные и присоединительные размеры (мм) радиальных вентиляторов серии VCR


Модель	B	B1	H	L	Гибкие вставки***
VCR-390/25-X*-РЦ-0,55/3000/220-380	415	157	390	390	ВГП-VCR-390/390390-Y* ВГП-VCR-390/157390-Y*
VCR-390/28-X*-РЦ-0,75/3000/220-380	465	182	390	390	ВГП-VCR-390/390390-Y* ВГП-VCR-390/182390-Y*
VCR-490/31-X*-РЦ-1,5/3000/220-380	515	204	490	490	ВГП-VCR-490/490490-Y* ВГП-VCR-490/204490-Y*
VCR-520/35-X*-РЦ-1,1/1500/220-380	515	230	520	520	ВГП-VCR-520/520520-Y* ВГП-VCR-520/230520-Y*
VCR-520/35-X*-РЦ-3,0/3000/220-380	565	226	520	520	ВГП-VCR-520/520520-Y* ВГП-VCR-520/226520-Y*
VCR-580/40-X*-РЦ-1,1/1500/220-380	540	255	580	580	ВГП-VCR-580/580580-Y* ВГП-VCR-580/255580-Y*
VCR-660/45-X*-РЦ-1,1/1500/220-380	575	289	660	660	ВГП-VCR-660/660660-Y* ВГП-VCR-660/289660-Y*
VCR-740/50-X*-РЦ-1,5/1500/220-380	630	323	740	740	ВГП-VCR-740/740740-Y* ВГП-VCR-740/323740-Y*
VCR-830/56-X*-РЦ-1,5/1000/220-380	705	353	830	830	ВГП-VCR-830/830830-Y* ВГП-VCR-830/353830-Y*
VCR-830/56-X*-РЦ-3,0/1500/220-380	705	353	830	830	ВГП-VCR-830/830830-Y* ВГП-VCR-830/353830-Y*
VCR-930/63-X*-РЦ-1,5/1000/220-380	725	394	930	930	ВГП-VCR-930/930930-Y* ВГП-VCR-930/394930-Y*

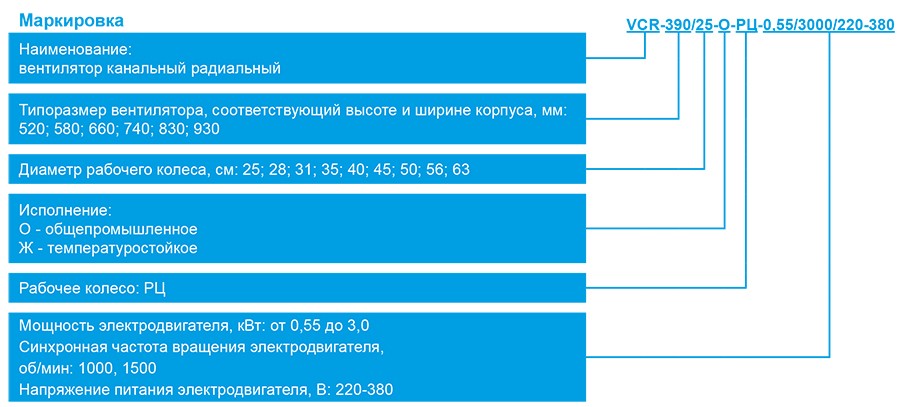

* Где Х - вариант исполнения вентилятора О или Ж.
** Где Y - вариант исполнения гибкой вставки О или Т200.
*** Подробнее о вставках гибких в разделе «Вставки гибкие для радиальных вентиляторов VCR».

Технические характеристики радиальных вентиляторов серии VCR

Модель	Напряжение, В	Тип двигателя	Мощность двигателя, кВт	Частота вращения, об/мин	Ток, А	Преобразователь частоты	Масса, кг
Модель	Напряжение, В	Тип двигателя	Мощность двигателя, кВт	Частота вращения, об/мин	Ток, А	Преобразователь частоты	исп. О	исп. Ж
VCR-390/25-РЦ-0,55/3000/220-380	220-380	АИР63В2	0,55	2790	1,38	GD20-0R7G-4	32,8	34,1
VCR-390/28-РЦ-0,75/3000/220-380	220-380	АИР71А2	0,75	2840	1,83	GD20-0R7G-4	36,4	38
VCR-490/31-РЦ-1,5/3000/220-380	220-380	АИР80А2	1,5	2850	3,46	GD20-1R5G-4	54,7	56,6
VCR-520/35-РЦ-1,1/1500/220-380	220-380	АИР80А4	1,1	1390	2,85	GD20-1R5G-4	53,3	55,4
VCR-520/35-РЦ-3,0/3000/220-380	220-380	АИР90L2	3,0	2860	6,35	GD20-004G-4	68,8	71,1
VCR-580/40-РЦ-1,1/1500/220-380	220-380	АИР80А4	1,1	1390	2,85	GD20-1R5G-4	61,2	63,7
VCR-660/45-РЦ-1,1/1500/220-380	220-380	АИР80А4	1,1	1390	2,85	GD20-1R5G-4	75,3	78
VCR-740/50-РЦ-1,5/1500/220-380	220-380	АИР80В4	1,5	1400	3,72	GD20-1R5G-4	88,6	91,5
VCR-830/56-РЦ-1,5/1000/220-380	220-380	АИР90L6	1,5	920	4,29	GD20-1R5G-4	109,2	112,5
VCR-830/56-РЦ-3,0/1500/220-380	220-380	АИР100S4	3,0	1410	6,8	GD20-004G-4	113,3	116,4
VCR-930/63-РЦ-1,5/1000/220-380	220-380	АИР90L6	1,5	920	4,29	GD20-1R5G-4	132,8	136,3
