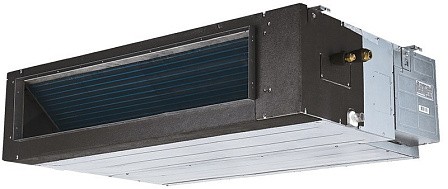

Блок внутренний канальный RMS-IN…-D2/V2
Средненапорные канальные блоки RMS-IN…-D2/V2 преимущественно предназначены для скрытой установки в запотолочном пространстве и позволяют осуществить равномерную, бесшумную и эффективную циркуляцию воздуха в помещении через вентиляционные решетки и диффузоры.
Штатно все блоки в рамках серии оснащены встроенной дренажной помпой для отвода конденсата с высотой вертикального подъема до 750мм, свободный напор вентилятора составляет 70Па для моделей до 9,0кВт и до 100Па на больших моделях, что позволяет организовать на объекте систему воздуховодов различной конструкции и существенной протяженности.
Функции и технологии:
- Авторестарт. После возобновления электроснабжения кондиционер автоматически перезапустится с теми настройками, которые существовали на момент отключения электропитания.
- Аварийная кнопка. Позволяет включать и выключать кондиционер в случае отсутствия неисправности или утраты пульта управления, как с прежними настройками и в ранее установленном режиме работы (охлаждение или обогрев), так и переключить режим работы, по желанию пользователя.
- Антикоррозийное покрытие. Металлические элементы корпуса наружного блока, незащищенные лакокрасочным слоем, имеют специальное покрытие, которое препятствует появлению коррозии и позволяет продлить срок службы агрегата.
- Защита от прорыва холодного воздуха. При использовании режима обогрева вентилятор внутреннего блока будет включен только после достаточного нагрева теплообменника внутреннего блока, что позволит предотвратить выброс холодного воздуха.
- Турбо режим. Режим высокой мощности активирует максимальную производительность кондиционера в заданном режиме работы и позволяет быстрее достичь необходимой температуры. Функционирование в данном режиме не превышает 15 минут.
- Независимое осушение. При включении режима осушения происходит эффективное осушение воздуха без заметного изменения температуры в обслуживаемом помещении.
- Экономичный режим. Режим работы активируется кнопкой ECO на пульте управления. Для снижения потребления электроэнергии существовавшая ранее температурная уставка будет скорректирована автоматикой на 2°C, при этом кондиционер продолжит функционировать в ранее установленном режиме.
- Таймер 24 часа. Существует возможность настроить автоматическое включение или выключение кондиционера по установленному таймеру в течение 24 часов.
В комплекте поставки находится проводной пульт управления, а так же может быть дополнительно подключен беспроводной пульт управления или комбинация из проводных пультов управления.
Технические характеристики
|
Модель |
RMS-IN45-D2/V2 |
RMS-IN50-D2/V2 |
RMS-IN56-D2/V2 |
RMS-IN63-D2/V2 |
RMS-IN71-D2/V2 |
RMS-IN80-D2/V2 |
RMS-IN90-D2/V2 |
RMS-IN100-D2/V2 |
RMS-IN112-D2/V2 |
RMS-IN125-D2/V2 |
RMS-IN140-D2/V2 |
||
|
Тип управления |
Пульт дистанционного управления или настенный контроллер |
Пульт дистанционного управления или настенный контроллер |
Пульт дистанционного управления или настенный контроллер |
Пульт дистанционного управления или настенный контроллер |
Пульт дистанционного управления или настенный контроллер |
Пульт дистанционного управления или настенный контроллер |
Пульт дистанционного управления или настенный контроллер |
Пульт дистанционного управления или настенный контроллер |
Пульт дистанционного управления или настенный контроллер |
Пульт дистанционного управления или настенный контроллер |
Пульт дистанционного управления или настенный контроллер |
||
|
Статическое давление |
Стандарт |
Па |
15 |
15 |
15 |
30 |
30 |
30 |
50 |
50 |
50 |
50 |
50 |
|
Диапазон |
0～30 |
0～30 |
0～30 |
20～50 |
20～50 |
20～50 |
30～80 |
30～80 |
30～80 |
30～100 |
30～100 |
||
|
Холодопроизводительность |
Мощность |
БТЕ/ч(Вт) |
15000(4500) |
17000(5000) |
19000(5600) |
21000(6300) |
24000(7100) |
27000(8000) |
30000(9000) |
34000(10000) |
38000(11200) |
42000(12500) |
48000(14000) |
|
Потребляемая мощность |
В |
110 |
110 |
110 |
160 |
160 |
160 |
330 |
330 |
330 |
390 |
390 |
|
|
Ток |
А |
0,49 |
0,49 |
0,49 |
0,74 |
0,74 |
0,74 |
1,5 |
1,5 |
1,5 |
1,78 |
1,78 |
|
|
Теплопроизводительность |
Мощность |
БТЕ/ч(Вт) |
17000(5000) |
19000(5600) |
21000(6300) |
24000(7100) |
27000(8000) |
30000(9000) |
34000(10000) |
38000(11200) |
42000(12500) |
48000(14000) |
55000(16000) |
|
Потребляемая мощность |
В |
110 |
110 |
110 |
160 |
160 |
160 |
330 |
330 |
330 |
390 |
390 |
|
|
Ток |
А |
0,49 |
0,49 |
0,49 |
0,74 |
0,74 |
0,74 |
1,5 |
1,5 |
1,5 |
1,78 |
1,78 |
|
|
Уровень шума в помещении при охлаждении (звуковое давление) |
Высокий |
дБ(А) |
43 |
43 |
43 |
46 |
46 |
46 |
50 |
50 |
50 |
54 |
54 |
|
Средний |
дБ(А) |
33 |
33 |
33 |
37 |
37 |
37 |
44 |
44 |
44 |
46 |
46 |
|
|
Низкий |
дБ(А) |
30 |
30 |
30 |
35 |
35 |
35 |
41 |
41 |
41 |
43 |
43 |
|
|
Тип хладагента/Количество |
Тип |
|
R410A |
R410A |
R410A |
R410A |
R410A |
R410A |
R410A |
R410A |
R410A |
R410A |
R410A |
|
Заправленный объем |
кг |
4,1 |
4,1 |
4,1 |
4,5 |
4,5 |
4,5 |
4,5 |
4,5 |
4,5 |
4,5 |
4,5 |
|
|
Электропитание |
220-240В~/50Гц/ |
220-240В~/50Гц/ |
220-240В~/50Гц/1PH |
220-240В~/50Гц/1PH |
220-240В~/50Гц/1PH |
220-240В~/50Гц/1PH |
220-240В~/50Гц/1PH |
220-240В~/50Гц/1PH |
220-240В~/50Гц/1PH |
220-240В~/50Гц/1PH |
220-240В~/50Гц/1PH |
||
|
Электродвигатель внутреннего блока |
Модель |
|
YSK68-4P-5 |
YSK68-4P-5 |
YSK68-4P-5 |
YSK74-4P-5 |
YSK74-4P-5 |
YSK74-4P-5 |
YSK140-4P-5 |
YSK140-4P-5 |
YSK140-4P-5 |
YSK170-4P-2 |
YSK170-4P-2 |
|
Кол-во |
|
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
|
|
Потребляемая мощность |
В |
68 |
68 |
68 |
74 |
74 |
74 |
140 |
140 |
140 |
170 |
170 |
|
|
Электрический конденсатор |
мкФ |
3,5 |
3,5 |
3,5 |
5 |
5 |
5 |
10 |
10 |
10 |
10 |
10 |
|
|
Скорость (Выс./Средн./Низк.) |
об/мин |
1020/750/640 |
1020/750/640 |
1020/750/640 |
910/630/560 |
910/630/560 |
910/630/560 |
940/760/650 |
940/760/650 |
940/760/650 |
980/690/610 |
980/690/610 |
|
|
Испаритель |
Количество рядов |
|
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
4 |
4 |
|
Количество u-образных трубок |
|
18 |
18 |
18 |
18 |
18 |
18 |
24 |
24 |
24 |
28 |
28 |
|
|
Шаг трубки (a)×шаг ряда (b) |
мм |
21×12.7 |
21×12.8 |
21×12.9 |
21×12.10 |
21×12.11 |
21×12.12 |
21×12.13 |
21×12.14 |
21×12.15 |
21×12.16 |
21×12.17 |
|
|
Расстояние между ребрами |
мм |
1,4 |
1,4 |
1,4 |
1,4 |
1,4 |
1,4 |
1,4 |
1,4 |
1,4 |
1,4 |
1,4 |
|
|
Тип ламелей |
|
Гладкий |
Гладкий |
Гладкий |
Гладкий |
Гладкий |
Гладкий |
Гладкий |
Гладкий |
Гладкий |
Гладкий |
Гладкий |
|
|
Наружный диаметр трубки и тип |
мм |
Φ7,внутренняя рифленая трубка |
Φ7,внутренняя рифленая трубка |
Φ7,внутренняя рифленая трубка |
Φ7,внутренняя рифленая трубка |
Φ7,внутренняя рифленая трубка |
Φ7,внутренняя рифленая трубка |
Φ7,внутренняя рифленая трубка |
Φ7,внутренняя рифленая трубка |
Φ7,внутренняя рифленая трубка |
Φ7,внутренняя рифленая трубка |
Φ7,внутренняя рифленая трубка |
|
|
Габариты (Д*В*Ш) |
мм |
734×252×38.1 |
734×252×38.1 |
734×252×38.1 |
734×252×50.8 |
734×252×50.8 |
734×252×50.8 |
948×336×38.1 |
948×336×38.1 |
948×336×38.1 |
1030×378×50.8 |
1030×378×50.8 |
|
|
Количество контуров |
|
6вх 6вых |
6вх 6вых |
6вх 6вых |
6вх 6вых |
6вх 6вых |
6вх 6вых |
8вх 8вых |
8вх 8вых |
8вх 8вых |
8вх 8вых |
8вх 8вых |
|
|
Выходной присоединительный размер |
мм |
713×119 |
713×119 |
713×119 |
713×119 |
713×119 |
713×119 |
933×179 |
933×179 |
933×179 |
968×204 |
968×204 |
|
|
Входной присоединительный размер |
мм |
814×150 |
814×150 |
814×150 |
814×150 |
814×150 |
814×150 |
1036×256 |
1036×256 |
1036×256 |
1096×286 |
1096×286 |
|
|
Циркуляция воздуха в помещении (охлаждение/обогрев) |
л/с |
250 |
250 |
250 |
306 |
306 |
306 |
472 |
472 |
472 |
611 |
611 |
|
|
м3/ч |
900 |
900 |
900 |
1100 |
1100 |
1100 |
1700 |
1700 |
1700 |
2200 |
2200 |
||
|
Тип внутреннего вентилятора |
Центробежный вентилятор |
Центробежный вентилятор |
Центробежный вентилятор |
Центробежный вентилятор |
Центробежный вентилятор |
Центробежный вентилятор |
Центробежный вентилятор |
Центробежный вентилятор |
Центробежный вентилятор |
Центробежный вентилятор |
Центробежный вентилятор |
||
|
Диаметр труб |
Жидкость |
дюйм |
1/4'' |
1/4'' |
1/4'' |
3/8'' |
3/8'' |
3/8'' |
3/8'' |
3/8'' |
3/8'' |
3/8'' |
3/8'' |
|
Газ |
дюйм |
1/2'' |
1/2'' |
1/2'' |
5/8'' |
5/8'' |
5/8'' |
5/8'' |
5/8'' |
5/8'' |
5/8'' |
5/8'' |
|
|
Дренажная труба |
мм |
25(ID20,OD25) |
25(ID20,OD26) |
25(ID20,OD27) |
25(ID20,OD28) |
25(ID20,OD29) |
25(ID20,OD30) |
25(ID20,OD31) |
25(ID20,OD32) |
25(ID20,OD33) |
25(ID20,OD34) |
25(ID20,OD35) |
|
|
Размеры (ШхВхГ) |
Внутренний |
мм |
920×210×570 |
920×210×570 |
920×210×570 |
920×270×570 |
920×270×570 |
920×270×570 |
1140×270×710 |
1140×270×710 |
1140×270×710 |
1200×300×800 |
1200×300×800 |
|
Вес нетто |
Внутренний |
кг |
23 |
23 |
23 |
26 |
26 |
26 |
36 |
36 |
36 |
46 |
46 |
|
Размеры упаковки (ШхВхГ) |
Внутренний |
мм |
1115×280×690 |
1115×280×690 |
1115×280×690 |
1115×340×690 |
1115×340×690 |
1115×340×690 |
1345×360×830 |
1345×360×830 |
1345×360×830 |
1405×390×925 |
1405×390×925 |
|
Вес с упаковкой |
Внутренний |
кг |
27 |
27 |
27 |
31 |
31 |
31 |
41 |
41 |
41 |
51 |
51 |
Примечание
Технические характеристики основаны на следующих условиях:
Охлаждение: Температура в помещении 27°С по сухому термометру/19°С по мокрому термометру, температура на улице 35°С по сухому термометру/24°С по мокрому термометру.
Нагрев: Температура в помещении 20°С по сухому термометру/15°С по мокрому термометру, а температура на улице 7°С по сухому термометру/6°С по мокрому термометру.
Эквивалентная длина трубопровода: 5 м; Перепад между блоками: 0 м; Напряжение: 230 В.
Уровень шума: Уровень звукового давления во внутреннем блоке, измеряется в точке на расстоянии 1,5 м вниз от центра блока.
Уровень звукового давления во внешнем блоке, измеряется в точке на расстоянии 1,0 м перед блоком.
В связи с постоянным совершенствованием оборудования технические характеристики могут быть изменены без предварительного уведомления.
