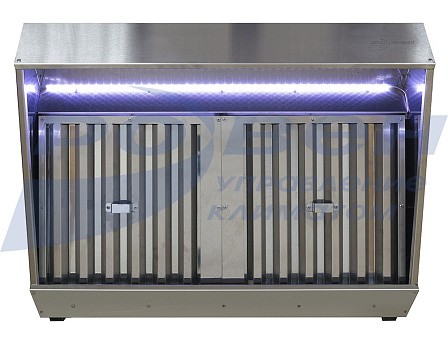

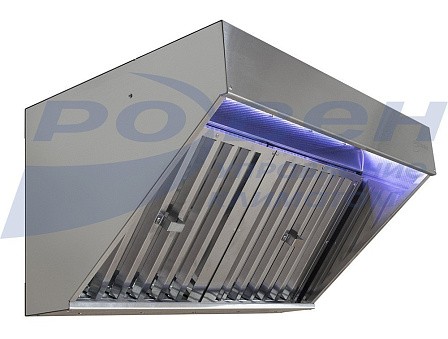

Зонты вентиляционные кухонные ЗВК

Данные для расчета зонтов ЗВК

* Высота устанавливаемых фильтров зависит от высоты зонта. Производительность фильтра при скорости воздуха 0,5-0,6 м/с в рабочей зоне.

Количество патрубков в базовом исполнении в зависимости от габаритных размеров ЗВК

Размер и количество фильтров, производительность ЗВК, масса изделия обусловлены габаритными размерами вытяжных зонтов и рассчитываются при заказе зонтов ЗВК.
* В зависимости от исполнения.

Габаритные и присоединительные размеры вытяжных зонтов (мм)

Габаритные и присоединительные размеры приточно-вытяжных зонтов (мм)

Рекомендации по установке и монтажу

Общая длина линии устанавливаемых вытяжных зонтов, конструкция и длина фермы определяется в соответствии с линией фронта оборудования.
Выбор ширины зонта обусловлен габаритными размерами укрываемого оборудования, наличием приточной секции, осветительного оборудования.
Рекомендуемая высота подвески зонтов ЗВК над уровнем пола - 1,9-2,0 м.

Минимальное расстояние по горизонтали 100 мм от приточной секции со светильниками (при исполнении ЗВК с СВ).
Данные рекомендации действительны для зонтов островного типа аналогично по оси симметрии.
В конструкции зонтов ЗВК предусмотрены отверстия и кронштейны для крепления к стене или потолку.

Электрическая схема подключения

ЗВК приточно-вытяжные, пристенные

Расход приточного воздуха приточно-вытяжных, пристенных, трапециальных зонтов
Возможные комплектации:

Расход приточного воздуха приточно-вытяжных, пристенных, трапециальных зонтов с козырьком
Возможные комплектации:

Расход приточного воздуха приточно-вытяжных, пристенных, прямоугольных зонтов
Возможные комплектации:

Расход приточного воздуха приточно-вытяжных, пристенных, прямоугольных усеченных зонтов
Возможные комплектации:

ЗВК приточно-вытяжные, островные

Расход приточного воздуха приточно-вытяжных, островных, трапециальных зонтов
Возможные комплектации:

Расход приточного воздуха приточно-вытяжных, островных, трапециальных зонтов с козырьком
Возможные комплектации:

Расход приточного воздуха приточно-вытяжных, островных, прямоугольных зонтов
Возможные комплектации:

МАРКИРОВКА:

Зонт ЗВК-СБ-ПВ(2/250*2/250)-П-1000*1400*400-П-Л-ЖЛ-БК-СВ/7(3)
                           где:    Зонт ЗВК – наименование зонта вытяжного кухонного;
                                     СБ – тип конструкции (СБ – сборный);
                                     ПВ – назначение (ПВ – приточно-вытяжной; В – вытяжной);
                                     2/250*2/250 – количество и диаметр патрубков приточных и вытяжных;
                                     П – способ расположения и крепления (П – пристенный; О – островной);
                                     1000*1400*400 – габаритные размеры зонта (ширина*глубина*высота), мм (A*B*H);
                                     П – вид исполнения конструкции зонта (Т – трапециальный; ТК – трапециальный
                                         с козырьком; П – прямоугольный; ПУ – прямоугольный усеченный)
                                     Л – лабиринтный фильтр;
                                     ЖЛ – выбор типа жироотводящей конструкции (ЖЛ – жиросборный лоток;
                                              К – комплектация штуцером для подсоединения крана или шланга);
                                     БК – бескаркасные зонты;
                                     СВ/7(3) – комплектация осветительными приборами:
                                             - СВ – вид лампы;
                                             - /7 - светильник люминесцентный 7Вт;
                                             - (3) – количество ламп, шт.
